Como Encurtar um Cabo Coaxial e Instalar um Novo Conector Tipo N

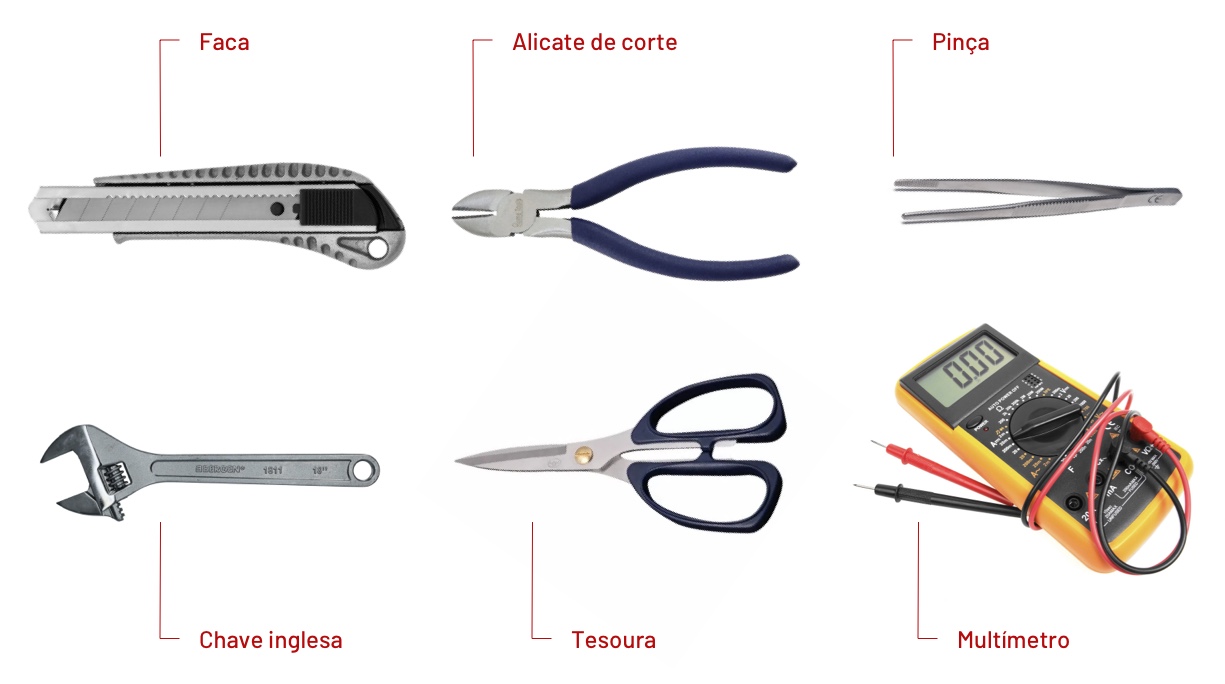

Ferramentas Necessárias

Alicate de corte
Faca
Pinças
Chave inglesa
Tesoura
Multímetro

Materiais

Cabo coaxial (5D-FB, 7D-FB, ou outro)
Conector de Crimpagem tipo N (incluindo anel de rosca, gaxetas metálicas, almofada de borracha e corpo do conector)

Preparando o Cabo

Corte o Cabo

Meça e corte o cabo no comprimento desejado usando alicates de corte.

Descasque a Camada Externa de Borracha

Deslize o anel de rosca, a gaxeta metálica e a almofada de borracha no cabo.

Use uma faca para cortar cuidadosamente cerca de 2 cm da camada externa de borracha na extremidade do cabo. Seja gentil para evitar danificar o condutor metálico interno.

Remova a camada externa de borracha completamente.

Preparando a Blindagem

Deslize outra gaxeta metálica no cabo conforme mostrado na imagem.

Use pinças para dobrar para trás a blindagem metálica externa para expor o isolamento por baixo.

Preparando o Condutor Central

Insira a base metálica dentro do cabo conforme mostrado abaixo.

Use uma faca para cortar cerca de 0,8 cm do isolamento interno para expor o condutor central. Tenha cuidado para não danificar o fio central.

Remova o isolamento cortado, deixando o núcleo metálico exposto.

Verifique se o comprimento do núcleo metálico exposto corresponde ao comprimento do orifício do pino necessário. Se o núcleo for muito longo, apare-o usando alicates de corte.

Fixando o Conector

Insira o núcleo do fio no orifício do pino do conector.

Apare qualquer excesso da blindagem metálica de malha que esteja muito longo.

Cuidadosamente insira o cabo no corpo do conector conforme mostrado no diagrama.

Gire o anel de rosca para prender a conexão.

Use duas chaves inglesas para apertar o conector firmemente.

Testando a Conexão

Configurando o Multímetro

Gire o seletor do multímetro para a configuração correta.

Pressione o botão amarelo duas vezes para entrar no modo de medição correto.

Realizando Testes

Teste a conexão do pino encostando as sondas do multímetro em ambos os pinos do conector. Se o circuito estiver funcionando corretamente, o multímetro emitirá um sinal sonoro.

Teste a conexão da carcaça externa encostando as sondas em ambas as carcaças metálicas dos conectores. Um sinal sonoro confirma a continuidade adequada.

Verifique se há curtos-circuitos encostando as sondas do multímetro no pino e na carcaça externa. Se o multímetro apitar, um curto-circuito está presente e deve ser corrigido.

Se todos os testes passarem sem curtos-circuitos, seu cabo está devidamente conectado e pronto para uso.
