Como Conectar e Montar Corretamente as Antenas do Repetidor de Sinal

A conexão adequada da antena é crucial para o desempenho ideal do seu repetidor de sinal. Uma instalação incorreta pode levar a uma má receção de sinal, auto-oscilação ou redução da cobertura. Siga este guia para conectar e montar corretamente as antenas externa e interna no seu sistema.

O que está incluído num kit padrão?

Um kit típico de repetidor de sinal consiste nos seguintes componentes:

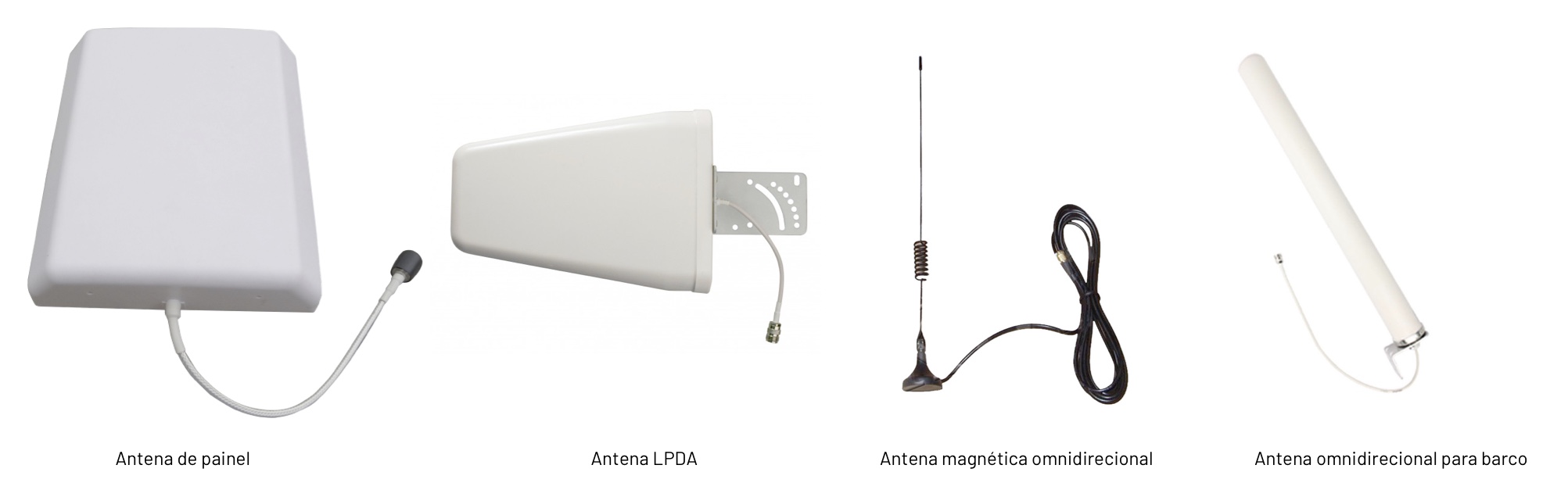

Antena Externa – pode ser:

• Antena direcional log-periódica (LPDA) ou Antena de Painel para repetidores domésticos.
• Antena Omnidirecional Magnética para repetidores veiculares e
• Antena Náutica Omnidirecional para repetidores marítimos.

Antenas Externas

Cabo Externo – conecta a antena externa ao repetidor.
Os comprimentos padrão variam de 10 a 20 metros, mas podem ser ajustados conforme necessário.

Unidade Repetidora de Sinal – O dispositivo central que amplifica o sinal.

Cabo Interno – Conecta a antena interna ao repetidor. O comprimento padrão é de 5 metros, mas pode ser encurtado ou estendido se necessário. Alguns modelos básicos para cobertura pequena podem não exigir um cabo interno.

Antena Interna – pode ser:

• Antena de Teto ou de Painel (conectada via cabo).
• Antena Whip (Chicote) (enroscada diretamente no repetidor sem cabo).

Antenas Internas

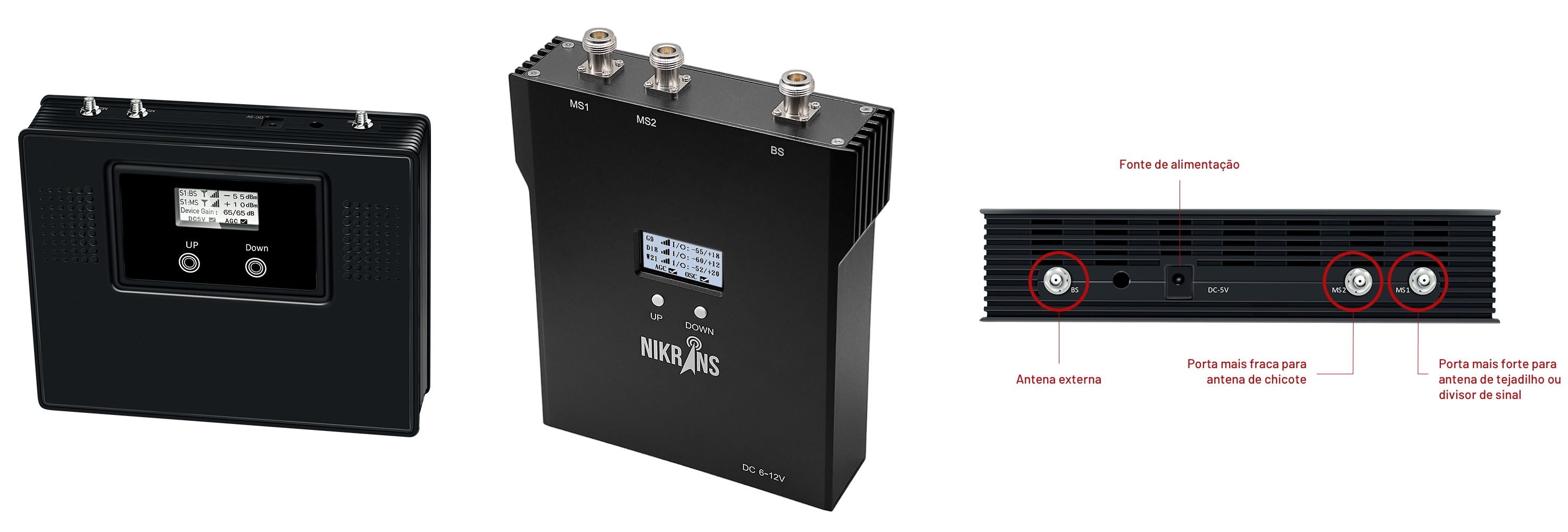

Compreender as Portas de Antena do Repetidor

Diferentes modelos de repetidores têm diferentes etiquetas nas portas. Aqui está o que significam:

• BS ou Outdoor – Conecta-se à antena externa.
• MS / Indoor – Conecta-se à(s) antena(s) interna(s).
• DC – Para conexão da fonte de alimentação.

Alguns modelos têm duas portas internas, permitindo o uso de 2 antenas internas simultaneamente. Neste caso:

• MS1 (porta mais forte) – Melhor para antenas de teto e de painel com cabos mais longos.
• MS2 – Adequada para uma antena whip ou uma segunda antena de painel/teto com um cabo mais curto.

*Nota: Se a sua área de cobertura for pequena e a distância entre 2 antenas internas for inferior a 5 metros, utilize apenas uma antena interna para evitar interferência de sinal.

Diagramas de Instalação:

Kit repetidor com uma antena interna:

Kit repetidor com duas antenas internas:

Instalação em uma carrinha ou carro

* Estes diagramas mostram uma configuração possível numa carrinha ou carro. O posicionamento das antenas externa e interna pode variar com base nas suas necessidades e nas características do seu veículo. Para evitar a oscilação do sinal, certifique-se de que as duas antenas estão pelo menos a 3 metros de distância.

Instalação num navio/barco

*As antenas externa e interna podem ser instaladas em vários locais, dependendo das suas necessidades e das características do seu barco.

Atenção! Para evitar a oscilação do sinal, é importante que as duas antenas tenham pelo menos 8 metros de separação.

Para vídeos de montagem passo a passo dos modelos de repetidores mais populares, visite o nosso Canal no YouTube.

Garantir o Isolamento Adequado da Antena Antes de Ligar

Antes de ligar o repetidor, verifique o posicionamento correto da antena para evitar problemas de auto-oscilação (loops de feedback) e interferência:

Mantenha uma distância mínima entre as antenas:

• Antena Exterior para Interior: Pelo menos 8 metros horizontalmente e 1,5 metros verticalmente. Se o sinal exterior for forte, recomenda-se aumentar esta distância. Um sinal de entrada mais forte requer uma separação maior para um desempenho ideal.
• Antena Interior para Interior: Pelo menos 3-5 metros de distância para evitar interferência de sinal. Se a sua área de cobertura for pequena e a distância entre 2 antenas internas for inferior a 5 metros, utilize apenas uma antena interna para evitar interferência de sinal.

Posicione as antenas corretamente:

• Melhor colocada no telhado com uma linha de visão desimpedida para a torre de telemóvel mais próxima.

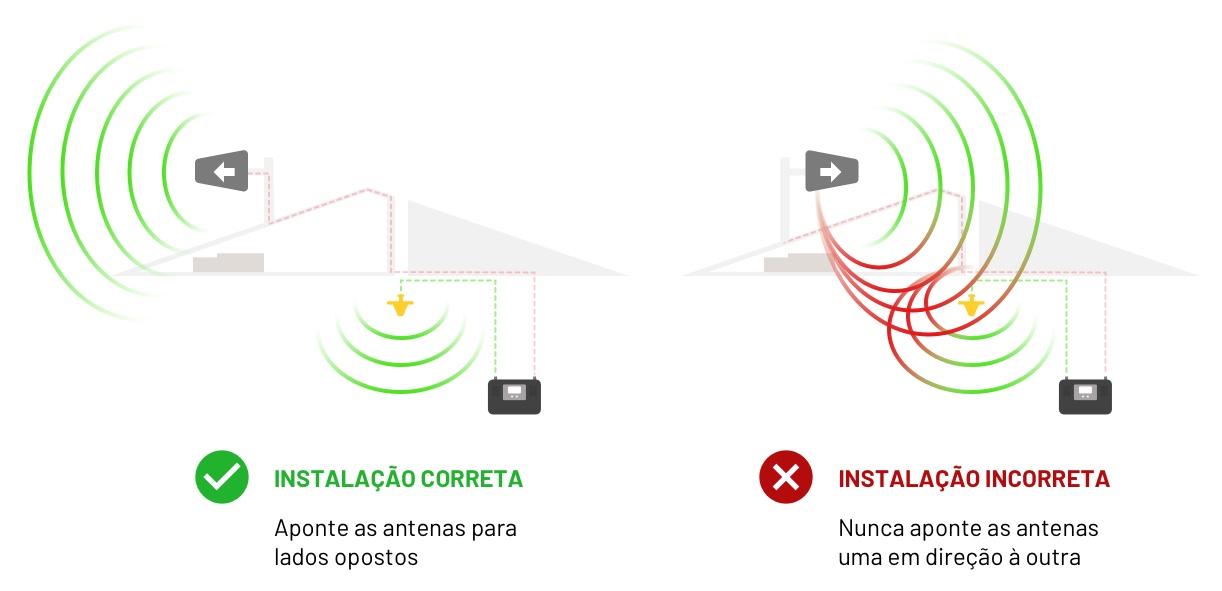

• Nunca coloque as antenas exterior e interior viradas uma para a outra.
• Utilize obstáculos como paredes, tetos ou barreiras metálicas para bloquear caminhos diretos de sinal.
• Aponte as antenas em direções opostas ou distintamente diferentes.

* Para instruções detalhadas sobre como apontar e posicionar a antena externa corretamente, consulte o nosso Guia de Posicionamento de Antena.

Como Montar as Antenas

Montagem da antena externa

Antena LPDA:

Deve ser instalada num mastro.

Certifique-se de que a antena está montada verticalmente e que a seta vermelha na caixa da antena aponta para cima.

Antena de Painel:

• Pode ser montada na parede ou num mastro.
• Posicione-a o mais alto possível para a melhor receção de sinal.

Preste atenção à posição vertical da antena de painel. O cabo deve ficar para baixo.

Montagem da Antena Interna

Antena de Teto:

• Melhor para grandes espaços abertos, casas ou escritórios.
• Coloque-a no centro da área para uma distribuição uniforme do sinal.

Antena de Painel:

• Ideal para espaços longos e estreitos (corredores, passagens, etc.).
• Monte numa parede, tal como uma antena de painel externa.
• Aponte-a para a área onde a melhoria do sinal é necessária.

Dicas para o Melhor Desempenho

• Evite dobrar excessivamente ou trilhar os cabos para garantir a transmissão ideal do sinal.

• Se sobrar excesso de cabo, enrole-o cuidadosamente ou encurte o cabo.
• Isole os conectores externos da humidade utilizando fita isoladora padrão para uma melhor proteção.

• Verifique a integridade dos conectores durante a montagem do sistema para evitar problemas de conexão.
• Se houver interferência, ajuste ligeiramente as posições das antenas para encontrar a melhor configuração.
