Jak prawidłowo podłączyć i zamontować anteny wzmacniacza sygnału

Prawidłowe podłączenie anteny ma kluczowe znaczenie dla optymalnego działania wzmacniacza sygnału. Nieprawidłowa instalacja może prowadzić do słabego odbioru sygnału, autooscylacji lub zmniejszonego zasięgu. Postępuj zgodnie z niniejszą instrukcją, aby poprawnie podłączyć i zamontować anteny zewnętrzne i wewnętrzne w swoim systemie.

Co zawiera standardowy zestaw?

Typowy zestaw wzmacniacza sygnału składa się z następujących elementów:

Antena zewnętrzna – może to być:

Kierunkowa antena logarytmiczno-periodyczna (LPDA) lub Antena panelowa dla wzmacniaczy domowych.
Magnetyczna antena dookólna dla wzmacniaczy samochodowych oraz
Dookólna antena łodziowa dla wzmacniaczy morskich.

Anteny zewnętrzne

Kabel zewnętrzny – łączy antenę zewnętrzną ze wzmacniaczem.
Standardowe długości wynoszą od 10 do 20 metrów, ale można je dostosować w razie potrzeby.

Wzmacniacz sygnału – Główne urządzenie, które wzmacnia sygnał.

Kabel wewnętrzny – Łączy antenę wewnętrzną ze wzmacniaczem. Standardowa długość to 5 metrów, ale można ją skrócić lub przedłużyć w razie potrzeby. Niektóre podstawowe modele o małym zasięgu mogą nie wymagać kabla wewnętrznego.

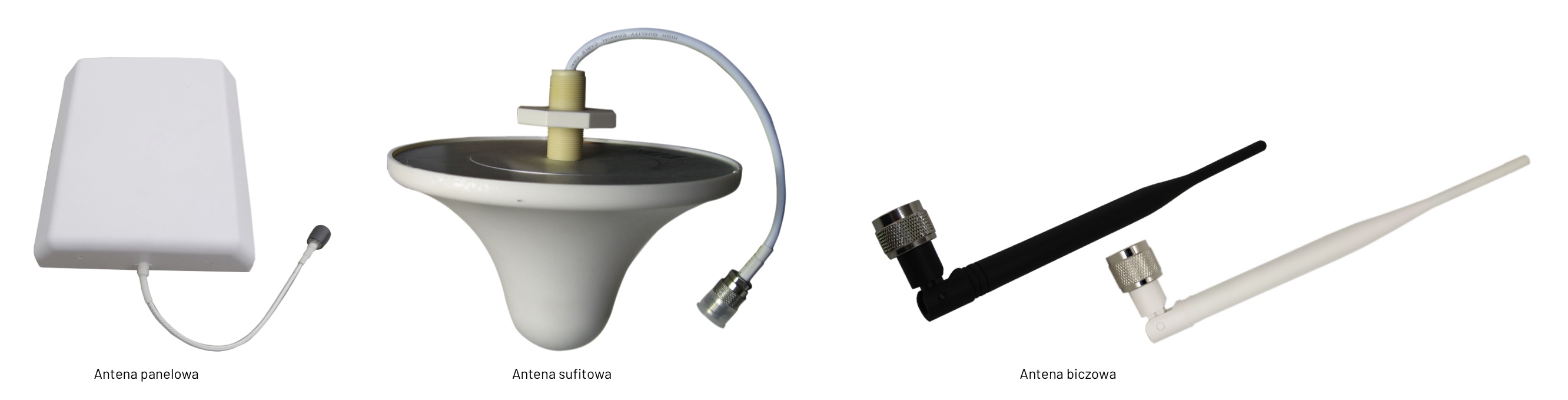

Antena wewnętrzna – może to być:

Antena sufitowa lub panelowa (podłączana kablem).
Antena batowa (whip) (wkręcana bezpośrednio do wzmacniacza bez kabla).

Anteny wewnętrzne

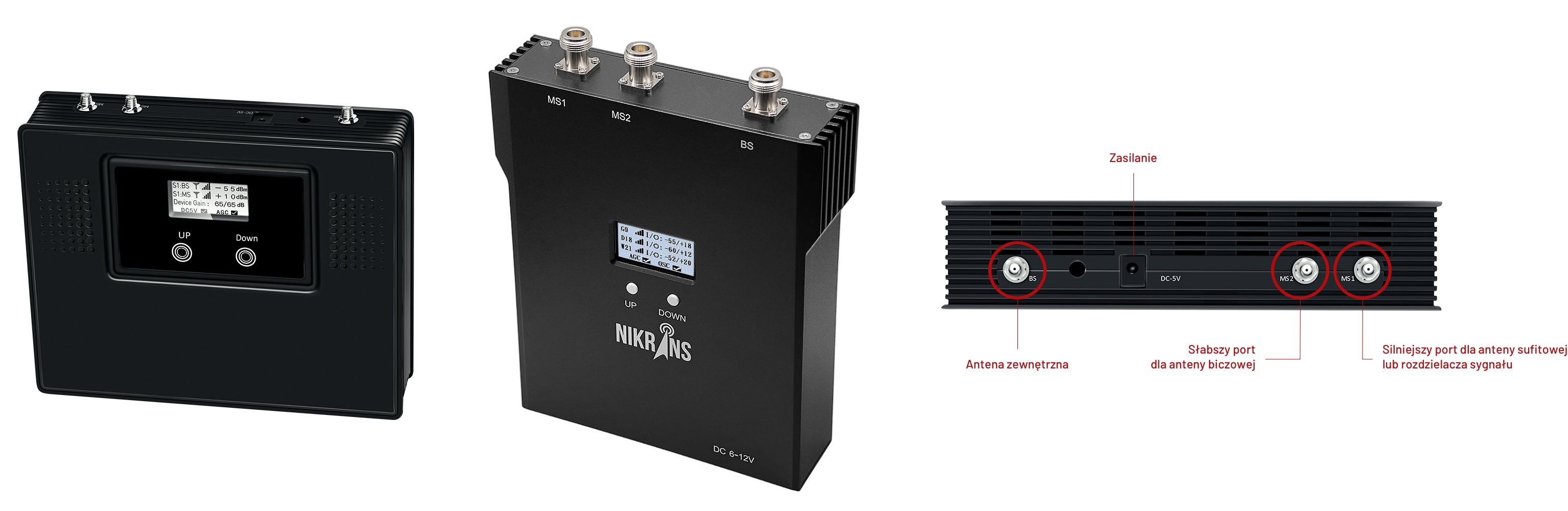

Zrozumienie portów antenowych wzmacniacza

Różne modele wzmacniaczy mają różne oznaczenia portów. Oto co one oznaczają:

BS lub Outdoor – Służy do podłączenia anteny zewnętrznej.
MS / Indoor – Służy do podłączenia anteny (lub anten) wewnętrznych.
DC – Do podłączenia zasilania.

Niektóre modele posiadają dwa porty wewnętrzne, co pozwala na jednoczesne użycie 2 anten wewnętrznych. W takim przypadku:

MS1 (silniejszy port) – Najlepszy dla anten sufitowych i panelowych z dłuższymi kablami.
MS2 – Odpowiedni dla anteny batowej lub drugiej anteny panelowej/sufitowej z krótszym kablem.

*Uwaga: Jeśli obszar zasięgu jest mały, a odległość między 2 antenami wewnętrznymi jest mniejsza niż 5 metrów, użyj tylko jednej anteny wewnętrznej, aby uniknąć zakłóceń sygnału.

Schematy instalacji:

Zestaw wzmacniacza z jedną anteną wewnętrzną:

Zestaw wzmacniacza z dwoma antenami wewnętrznymi:

Instalacja w furgonetce lub samochodzie

* Te schematy pokazują możliwą konfigurację w furgonetce lub samochodzie. Rozmieszczenie anten zewnętrznych i wewnętrznych może się różnić w zależności od potrzeb i cech pojazdu. Aby zapobiec oscylacji sygnału, upewnij się, że obie anteny znajdują się w odległości co najmniej 3 metrów od siebie.

Instalacja na statku/łodzi

*Anteny zewnętrzne i wewnętrzne mogą być instalowane w różnych miejscach, w zależności od potrzeb i cech łodzi.

Uwaga! Aby zapobiec oscylacji sygnału, ważne jest, aby obie anteny były oddzielone od siebie o co najmniej 8 metrów.

Aby obejrzeć filmy z montażem krok po kroku najpopularniejszych modeli wzmacniaczy, odwiedź nasz kanał YouTube.

Zapewnienie właściwej izolacji anteny przed włączeniem

Przed włączeniem wzmacniacza sprawdź prawidłowe rozmieszczenie anten, aby zapobiec problemom z autooscylacją (pętlami sprzężenia zwrotnego) i zakłóceniami:

Zachowaj minimalną odległość między antenami:

Antena zewnętrzna względem wewnętrznej: Co najmniej 8 metrów w poziomie i 1,5 metra w pionie. Jeśli sygnał zewnętrzny jest silny, zaleca się zwiększenie tej odległości. Silniejszy sygnał wejściowy wymaga większej separacji dla optymalnej wydajności.
Antena wewnętrzna względem wewnętrznej: Co najmniej 3-5 metrów od siebie, aby uniknąć zakłóceń sygnału. Jeśli obszar zasięgu jest mały, a odległość między 2 antenami wewnętrznymi jest mniejsza niż 5 metrów, użyj tylko jednej anteny wewnętrznej, aby uniknąć zakłóceń sygnału.

Ustaw anteny prawidłowo:

Najlepiej umieścić na dachu z wyraźną linią widoczności do najbliższego masztu telefonii komórkowej.
Nigdy nie umieszczaj anteny zewnętrznej i wewnętrznej skierowanych ku sobie.
Używaj przeszkód, takich jak ściany, sufity lub bariery metalowe, aby blokować bezpośrednie ścieżki sygnału.
Skieruj anteny w przeciwnych lub wyraźnie różnych kierunkach.

* Szczegółowe instrukcje dotyczące prawidłowego celowania i ustawiania anteny zewnętrznej znajdują się w naszym Przewodniku po pozycjonowaniu anteny.

Jak zamontować anteny

Montaż anteny zewnętrznej

Antena LPDA:

Powinna być zainstalowana na maszcie.

Upewnij się, że antena jest zamontowana pionowo, a czerwona strzałka na obudowie anteny wskazuje w górę.

Antena panelowa:

Może być montowana na ścianie lub na maszcie.
Umieść ją tak wysoko, jak to możliwe, aby uzyskać najlepszy odbiór sygnału.

Zwróć uwagę na pionowe położenie anteny panelowej. Kabel powinien biec w dół.

Montaż anteny wewnętrznej

Antena sufitowa:

Najlepsza do dużych otwartych przestrzeni, domów lub biur.
Umieść ją na środku obszaru, aby zapewnić równomierną dystrybucję sygnału.
