Jak skrócić kabel koncentryczny i zamontować nowe złącze typu N

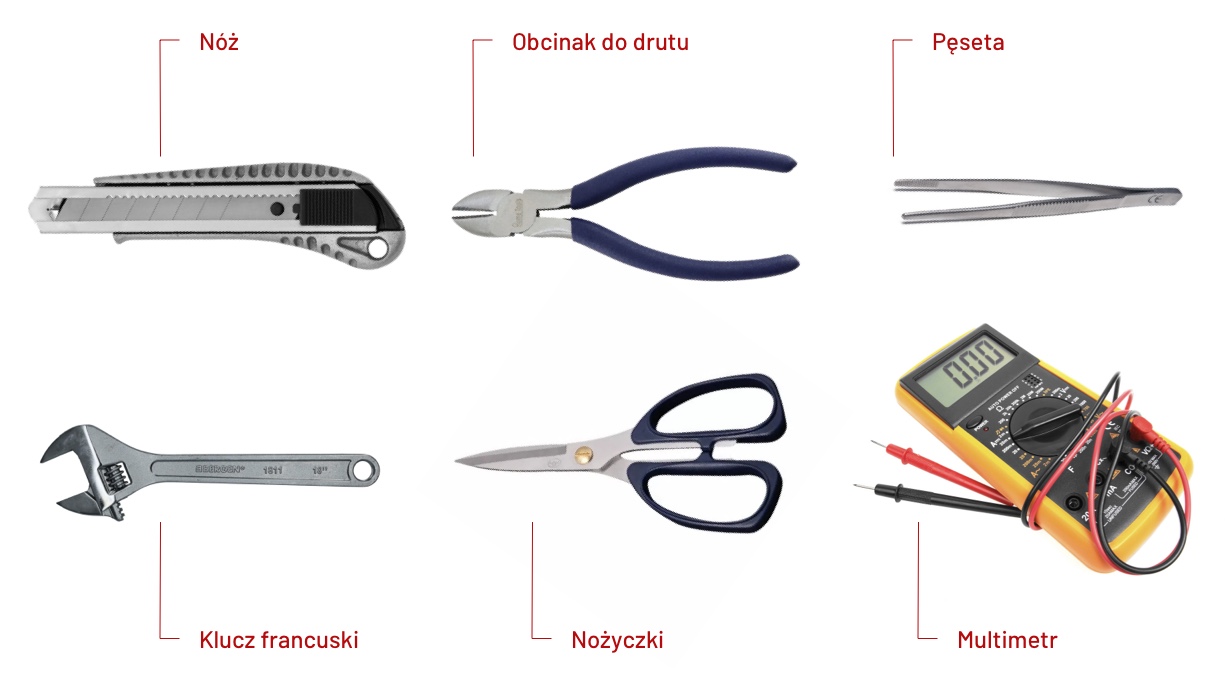

Potrzebne narzędzia

Obcinak do drutu
Nóż
Pęseta
Klucz nastawny (żabka)
Nożyczki
Multimetr

Materiały

Kabel koncentryczny (5D-FB, 7D-FB lub inny)
Złącze zaciskane typu N (w tym pierścień śrubowy, metalowe uszczelki, gumowa podkładka kulista i korpus złącza)

Przygotowanie kabla

Utnij kabel

Odmierz i utnij kabel na żądaną długość za pomocą obcinaka do drutu.

Zdejmij zewnętrzną warstwę gumy

Nasuń pierścień śrubowy, metalową uszczelkę oraz gumową podkładkę kulistą na kabel.

Użyj noża, aby ostrożnie naciąć około 2 cm zewnętrznej warstwy gumy na końcu kabla. Rób to delikatnie, aby nie uszkodzić wewnętrznego metalowego przewodnika.

Zdejmij całkowicie zewnętrzną warstwę gumy.

Przygotowanie ekranowania

Nasuń kolejną metalową uszczelkę na kabel, jak pokazano na obrazku.

Użyj pęsety, aby odchylić zewnętrzne metalowe ekranowanie, odsłaniając izolację pod spodem.

Przygotowanie rdzenia przewodzącego

Włóż metalową podkładkę do wnętrza kabla, jak pokazano poniżej.

Użyj noża, aby naciąć około 0,8 cm wewnętrznej izolacji i odsłonić rdzeń przewodzący. Uważaj, aby nie uszkodzić środkowego drutu.

Zdejmij naciętą izolację, pozostawiając odsłonięty metalowy rdzeń.

Sprawdź, czy długość odsłoniętego metalowego rdzenia odpowiada wymaganej długości otworu na pin. Jeśli rdzeń jest zbyt długi, przytnij go za pomocą obcinaka do drutu.

Mocowanie złącza

Włóż rdzeń drutu do otworu na pin w złączu.

Przytnij nadmiar metalowego ekranowania siatkowego, jeśli jest zbyt długi.

Ostrożnie włóż kabel do korpusu złącza, jak pokazano na schemacie.

Obróć pierścień śrubowy, aby zabezpieczyć połączenie.

Użyj dwóch kluczy nastawnych, aby mocno dokręcić złącze.

Testowanie połączenia

Konfiguracja multimetru

Ustaw pokrętło multimetru na odpowiednie ustawienie.

Naciśnij żółty przycisk dwukrotnie, aby wejść w odpowiedni tryb pomiaru.

Przeprowadzanie testów

Przetestuj połączenie pinów, dotykając sondami multimetru do obu pinów złącza. Jeśli obwód działa poprawnie, multimetr wyda sygnał dźwiękowy.

Przetestuj połączenie obudowy zewnętrznej, dotykając sondami obu metalowych obudów złączy. Sygnał dźwiękowy potwierdza prawidłową ciągłość.

Sprawdź pod kątem zwarć, dotykając sondami multimetru do pinu i obudowy zewnętrznej. Jeśli multimetr wyda sygnał dźwiękowy, oznacza to zwarcie, które należy naprawić.

Jeśli wszystkie testy zakończą się pomyślnie bez żadnych zwarć, kabel jest prawidłowo podłączony i gotowy do użycia.
